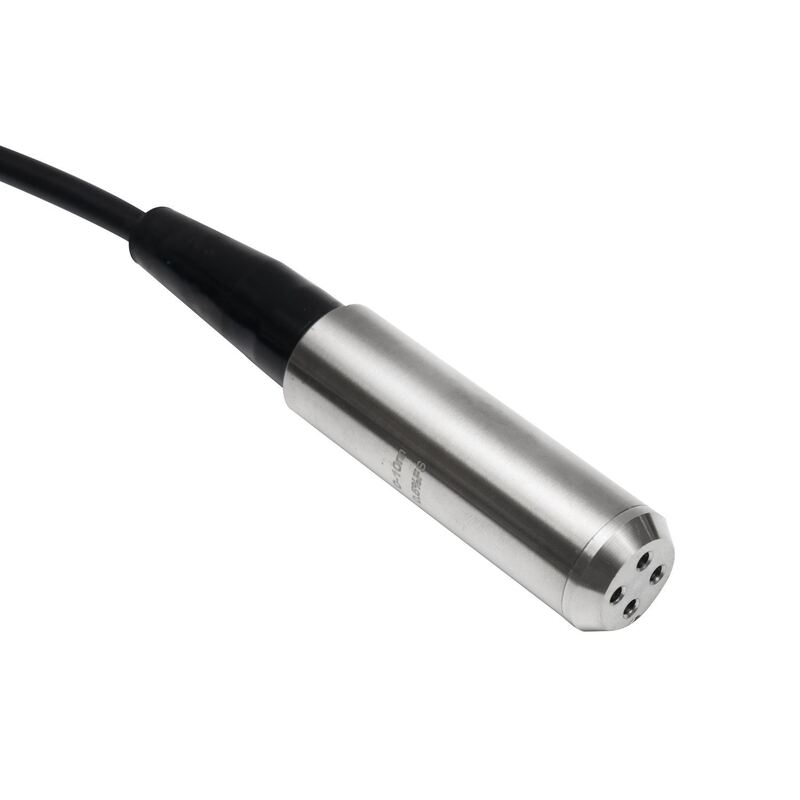

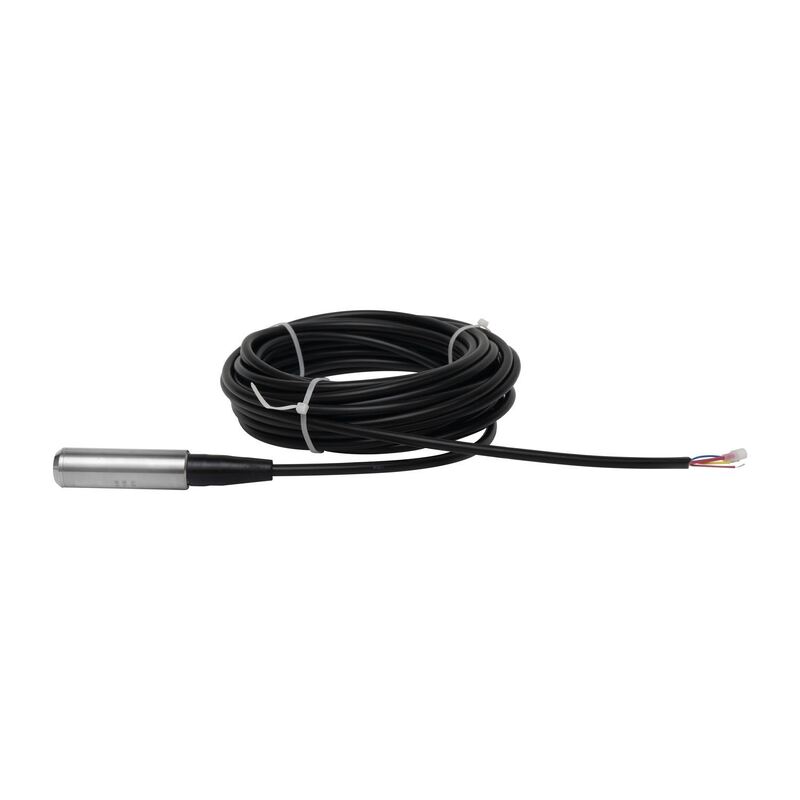

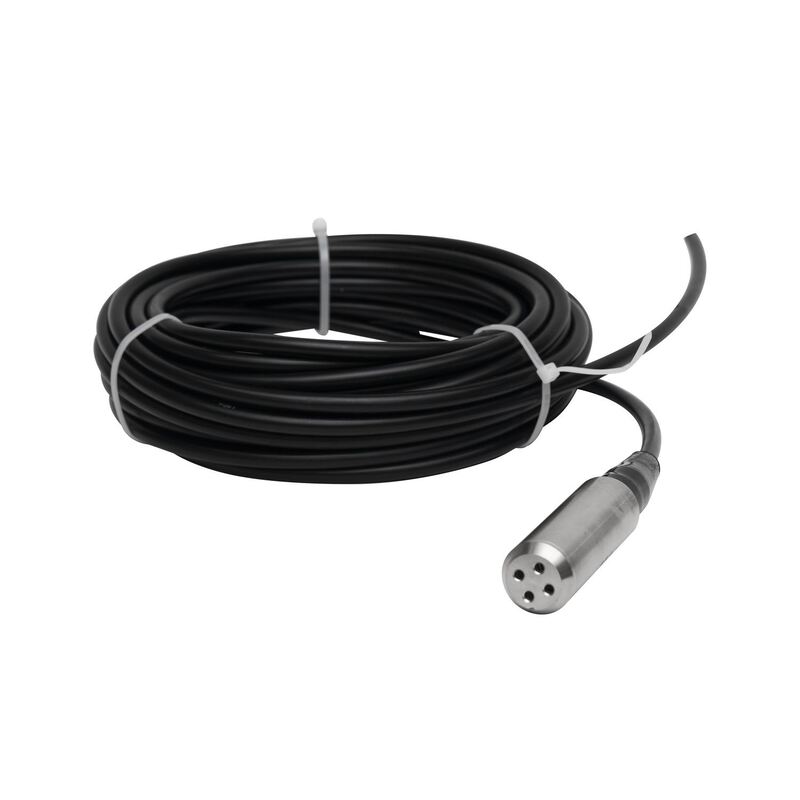

WNK ATEX ضد انفجار IP68 فرستنده سطح غوطه ور RS485 Modbus برای مخزن آبیاری کشاورزی چاه عمیق

WNK ATEX ضد انفجار IP68 فرستنده سطح غوطه ور با RS485 Modbus

درفرستنده سطح ضد انفجار WNK8010-ATEX-RSترکیبی از گواهینامه ایمنی ذاتی ATEX با ارتباطات دیجیتال RS485 Modbus RTU برای شبکه های چند سنسور در محیط های کشاورزی و صنعتی خطرناک است.ATEX Ex ia IIC T4 Gaبرای اتمسفر های گاز منطقه 0 و IP68 که می توانند تا 200 متر فرو روند، این سیستم تا 32 سنسور را در یک اتوبوس RS485 واحد فعال می کند کاهش چشمگیری هزینه های سیم کشی برای نظارت بر آبیاری چند چاه، مزارع مخازن،و شبکه های آب های زیرزمینی توزیع شده که حفاظت از انفجار اجباری است.

RS485 شبکه چند سنسور Modbus

• تا 32 حسگر در هر اتوبوس:فرستنده های چندگانه WNK8010-ATEX-RS زنجیره ای روی یک کابل RS485 تک پیچ شده، نظارت بر ده ها چاه یا مخزن از یک کنترل کننده
• پروتکل Modbus RTU:کد های عملکرد استاندارد Modbus 03/04 (سطح خواندن، دمای، تشخیص) و 06/16 (تعداد نوشتن) برای یکپارچه سازی PLC / SCADA
• پارامترهای قابل تنظیم:آدرس قابل تنظیم Modbus (1-247) ، نرخ باد (1200-115200bps) ، فرمت داده و سنسور صفر / مدت زمان از طریق دستورات Modbus
• دقت دیجیتال:خواندن مستقیم سطح شناور 32 بیتی در متر، انحراف سیگنال آنالوگ، خطاهای حلقه زمین و نویز تبدیل A / D را از بین می برد
• گزینه خروجی دوگانه:خروجی دیجیتال همزمان RS485 + 4-20mA آنالوگ برای سیستم های مختلط با کنترل کننده های مدرن و قدیمی

گواهینامه ATEX برای کشاورزی خطرناک

• منطقه 0 گاز (Ex ia IIC T4 Ga):برای اتمسفر های به طور مداوم منفجره ایمن است، از جمله بیوگاز ناشی از تجزیه آناروبی در حوضچه های آبیاری، متان در آب های زیرزمینی و بخار سوخت در نزدیکی ایستگاه های پمپ دیزل
• منطقه 20 گرد و غبار (Ex ia IIIC T135°C Da):گواهی برای گرد و غبار زراعی قابل احتراق از جمله گرد و غبار غلات، پودر کود و مناطق مخلوط آفت کش
• عایق گالوانیکی:جداسازی سیگنال RS485 داخلی حلقه های زمینی بین مناطق خطرناک و امن را از بین می برد زمانی که چند سنسور یک اتوبوس مشترک را به اشتراک می گذارند

مشخصات فنی

درخواست ها

• زمین های آبیاری چند چاه:نظارت بر سطح آب در سراسر ده ها حفره آبیاری به طور همزمان از طریق یک شبکه RS485 Modbus واحد، امکان کنترل پمپ متمرکز و تخصیص آب
• نظارت بر مزرعه مخازن:اتصال تا 32 مخزن ذخیره سازی (آب، کود، سوخت) در یک اتوبوس با ایمنی ATEX برای مناطق ذخیره سازی دیزل و مواد شیمیایی
• شبکه های نظارت بر آب های زیرزمینی:نظارت دیجیتالی بلند مدت آبشار آبی با ثبت داده های زمان بندی شده، تلمیتر از راه دور از طریق دروازه های Modbus-to-4G
• سیستم های کانال آبیاری:سنجش سطح توزیع شده در امتداد شبکه های کانال با یکپارچگی داده های دیجیتال در طول کابل های طولانی (تا 1200 متر در 9600bps)
• گاز زیستی و فاضلاب:گواهینامه ATEX برای نظارت در چاه های جمع آوری بیوگاز، مخازن تغذیه هضم کننده بی هوا و تالاب های فاضلاب کشاورزی

نقشه ثبت نام Modbus (بررسی خلاصه)

کیفیت و انطباق

• گواهی معاینه نوع ATEX از سوی سازمان اطلاع رسانی شده اتحادیه اروپا
• استاندارد ISO 9001:2015 تولید با قابلیت ردیابی کامل مواد
• درجه حرارت 100٪ جبران شده و به صورت فردی کالیبراسیون شده است
• آزمایش سوختگی 48 ساعته در آب با تأیید ارتباطات Modbus
• راهنمای پروتکل Modbus و نقشه ثبت شامل
• گارانتی 12 ماهه برای آسیب های غیر انسانی

سوالات عمومی

س: چند سنسور می توانم در یک شبکه RS485 متصل کنم؟
A: حداکثر 32 حسگر WNK8010-TT ATEX-RS در هر بخش RS485 بدون تکرارگر. با تکرارگرهای RS485، شبکه های 247 حسگر امکان پذیر است. هر کدام با یک آدرس Modbus منحصر به فرد از 1-247

س: آیا RS485 باید از یک مانع ATEX نیز عبور کند؟
پاسخ: بله. خطوط ارتباطی RS485 باید از یک مانع ATEX IS گواهی شده طراحی شده برای سیگنال های RS485 عبور کنند.ما مدل های مانع را توصیه می کنیم که یکپارچگی سیگنال دیفرانسیل RS485 را برای ارتباطات قابل اعتماد Modbus حفظ کنند.

س: آیا می توانم این را به یک سیستم 4-20mA موجود اضافه کنم؟
A: بله. WNK8010-ATEX-RS را می توان با خروجی همزمان RS485 + 4-20mA سفارش داد، به شما امکان می دهد نظارت دیجیتال Modbus را در حالی که سازگاری با کنترل کننده های 4-20mA موجود را حفظ کنید، اضافه کنید.

سوال: حداکثر فاصله کابل برای RS485 Modbus چیست؟
A: تا 1200 متر در 9600 باد با کابل محافظ مناسب جفت پیچیده. برای مسافت های طولانی تر، دروازه های Modbus به فیبر یا Modbus به 4G می توانند شبکه را به طور نامحدود گسترش دهند.

سوال: حداقل مقدار سفارش چقدر است؟
A: ما سفارشات از 1 قطعه را برای ارزیابی و آزمایش پروتکل قبول می کنیم. مدارک گواهینامه ATEX نیاز به 2-3 هفته زمان تحویل دارد.
